Technische Hinweise

  • Gasfedern mit optionaler Einstellung der Auslösekraft entsprechend den Kundenanforderungen,

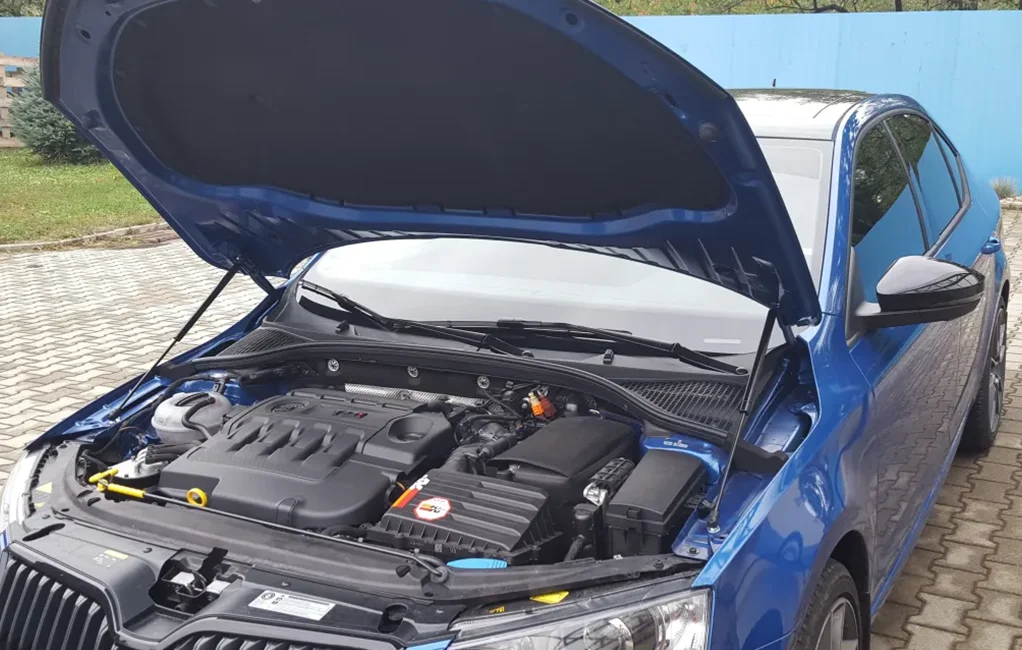

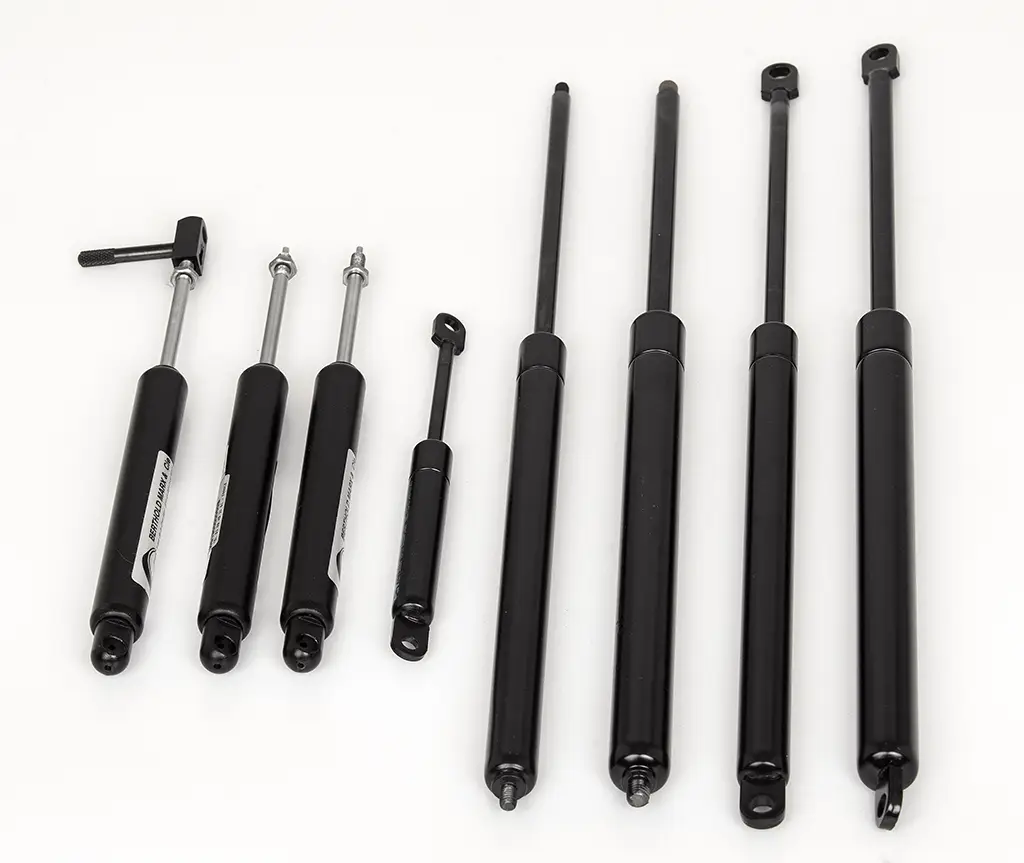

  • wir bieten Gasdruckfedern, Gaszugfedern, blockierbare Gasfedern und auf Anfrage auch in verschiedenen Materialausführungen wie zum Beispiel Edelstahl,

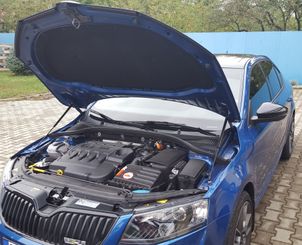

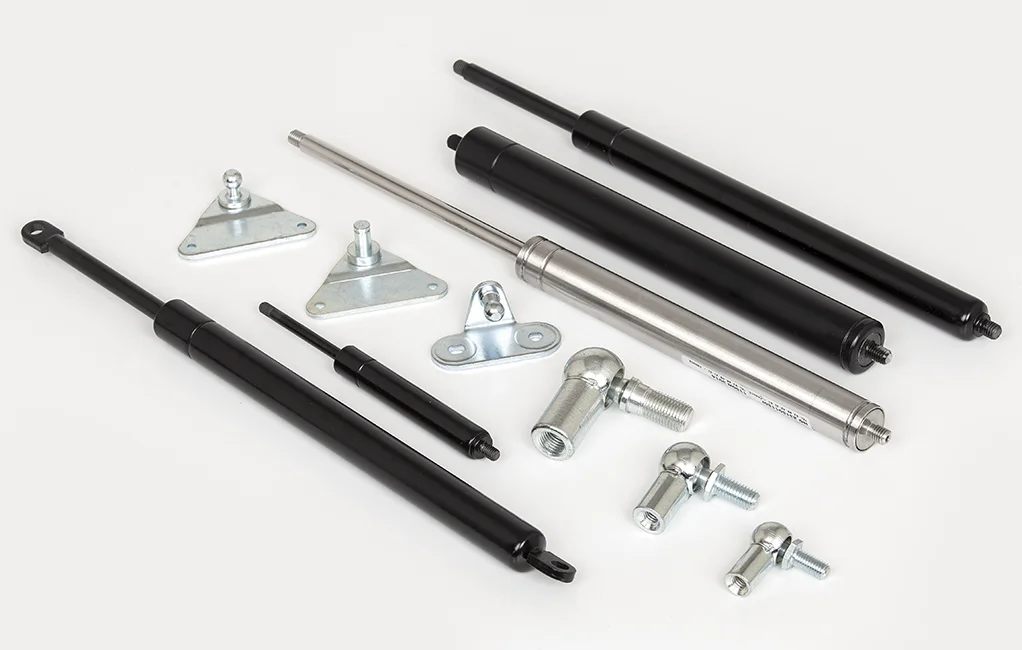

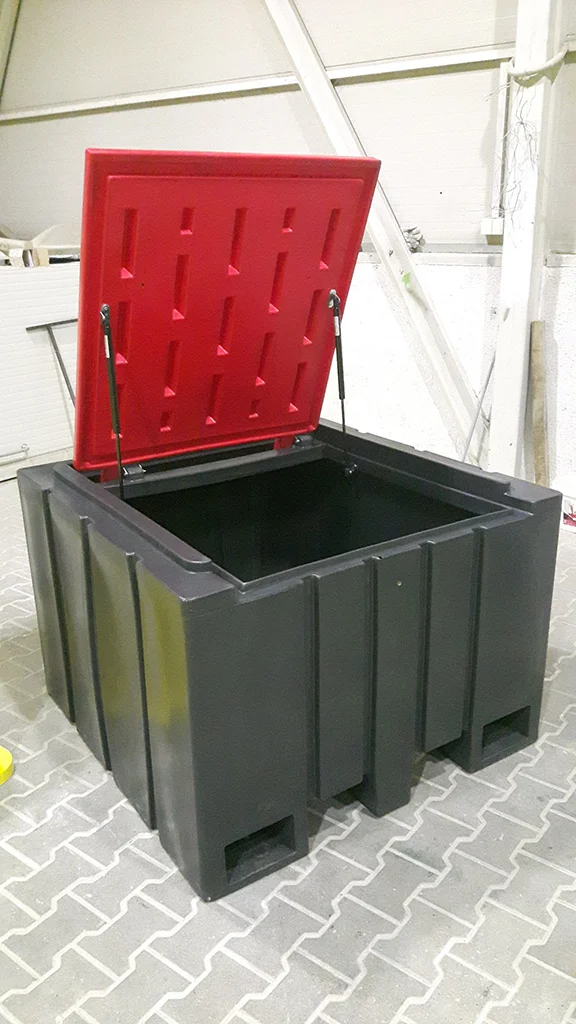

  • eine breite Auswahl an Endungen und Befestigungselementen, dank derer die Gasfedern ihren Zweck vollwertig erfüllen,
  • entsprechend dem vom Kunden spezifizierten Verwendungszweck entwerfen und berechnen wir die Länge, den Druck der Gasdruckfeder sowie die Befestigungsweise und liefern zum Einbau auch eine Montageanleitung mit.

ABMESSUNGEN UND DRUCKEIGENSCHAFTEN

Alle Abmessungen sind in Millimetern /mm/ angegeben, die Werte von Druck und Kraft werden in Newton /N/ angegeben.
Die Temperaturangaben erfolgen in Grad Celsius /°C/

LAGERBEDINGUNGEN VOR DER VERWENDUNG DER GASDRUCKFEDER

  • bei einer Lagerdauer von maximal 3 Monaten kann die Gasdruckfeder in horizontaler Lage und das in einem geschlossenen Raum bei Zimmertemperatur gelagert werden
  • bei einer längeren Lagerung und in Ländern mit warmem Klima müssen die Gasdruckfedern vertikal gelagert werden, mit der Kolbenstange nach unten

MONTAGEBEDINGUNGEN

Gasdruckfedern werden für gewöhnlich mit dem Kolben nach unten bei der Einhaltung einer Mindestneigung von 15° montiert. Eine waagerechte Montage und eine mit dem Kolben nach oben ausgerichtete Montage muss vorweg konsultiert werden.

  • Gasdruckfedern dürfen keinem seitlichen Druck ausgesetzt werden.
  • bei Gasdruckfedern mit aufgeschweißten Gelenkaugen muss bezüglich des Durchmessers auf ein Spiel von 0,3 bis 0,5 mm und auf ein seitliches Spiel am Auge von 0,5 – 1 mm geachtet werden.
  • die Bestellung von Gasdruckfedern, die mit dem maximal erlaubten Tabellendruck gefüllt sind, ist zu meiden.
  • bei einer Lackierung muss die Kolbenstange der Gasdruckfeder perfekt geschützt werden.
  • verwenden Sie bei der Reinigung der Kolbenstange auf gar keinen Fall Lösungsmittel.


Hinweise für die Montage von Gasdruckfedern

Schützen Sie die Kolbenstange vor der Einwirkung von Stößen und vor Spritznebel beim Lichtbogenschweißen, vor Funken, die beim Schleifen entstehen, vor Farbspritzern bei der Oberflächenbehandlung. Klemmen Sie die Kolbenstange niemals in den Schraubstock und auch nicht in eine Zange ohne die Verwendung eines Sicherheitsschutzes aus Blei, Aluminium oder Kupfer.

ANWENDUNGSBEDINGUNGEN

Anzahl der Hübe pro Minute: max. 5. Bei einer größeren Anzahl wenden Sie sich bitte an uns.

  • Dauer der Beibehaltung der ursprünglichen Eigenschaften: durchschnittlich 30 000 Zyklen. Verlust der technischen Parameter nach dieser Belastungsgrenze: max. 15 %
  • betriebstemperatur: -30° bis +80 °C
  • relative Temperatur: 20°C, Abweichung der Ausschubkraft in Abhängigkeit von der Temperatur: 1 % auf 3°C

Beispiel für die Ausschubkraft F1 im Wert von 500 N:

bei 35°C +5% = 525 N

bei -16°C -12% = 440 N


GARANTIE

einjährige Garantie ab dem Fülldatum der Gasdruckfeder
Beispiel: 01/2007 = 1. Kalenderwoche 2008,
Damit die Garantie z. B. nach einer Oberflächenbehandlung mit Farbe anerkannt werden kann, muss das Schild mit dem Fülldatum lesbar sein.

ENTSORGUNG VON GASDRUCKFEDERN

Gasdruckfedern werden mit einem Druck von 20 bis 180 bar gefüllt. Vor ihrer Entsorgung müssen sie aber ohne Druck sein.


Im Interesse Ihrer eigenen Sicherheit möchten wir Sie auffordern, wie folgt vorzugehen:


fixieren Sie die Gasdruckfeder leicht im Schraubstock,
sägen Sie die Kolbenstange in einer Entfernung von 30 – 35 mm von ihrem Rand ab.


Dabei müssen Sie folgende Empfehlungen berücksichtigen:

  • verwenden Sie bei der Arbeit eine Schutzbrille
  • verwenden Sie eine Handsäge
  • legen Sie ein Arbeitstuch über das Sägeblatt
  • hören Sie auf zu sägen, wenn Sie ein Geräusch hören, wie es beim Druckausgleich üblich ist
  • die Freisetzung des Gases aus der Gasdruckfeder ist dann beendet, wenn Sie den Kolben mit der Hand frei bewegen können
